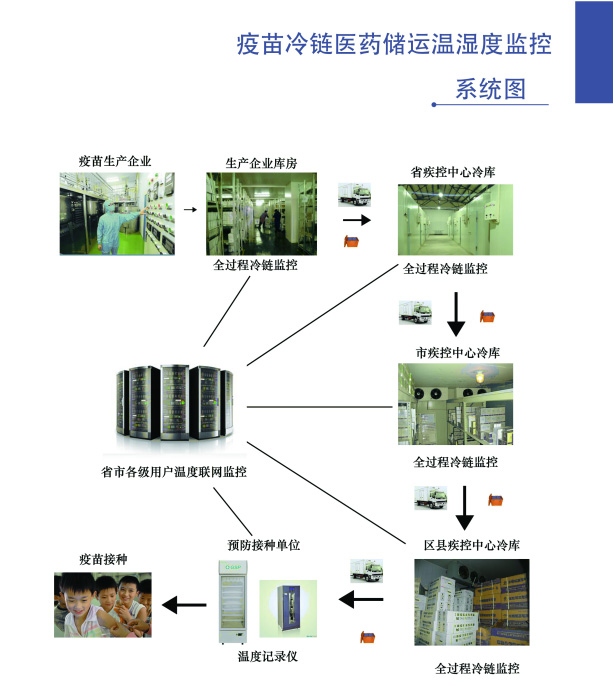

疾控冷鏈解決方案
無線溫度標簽專用GPRS設備
1、主要優勢：
>集成無線GPRS、SMS短信功能為一體，穩定性強、集成度高、體積小、安裝方便的特點。
>大容量存儲，在接兩個無線溫度標簽的情況下可以存儲30000組數據，按正常5分鐘（可通過軟件設置），報警2分鐘存儲（可通過軟件設置），可以存儲41天的數據。
>設備都配有便攜式無線藍牙打印機，帶電池，攜帶方便。
>探頭自動檢測功能，連接失敗的情況下會有提醒報警功能。
>電池電量低電報警功能。
>在遠程升級功能。
>在GPRS主機設備上，任意添加或刪除無線溫度標簽。
>溫度標簽可重復利用，低點提示后，溫度標簽還可以正常工作一段時間，只要在此時間段內更換電子紐扣電池即可。
>同時支持2個IP地址，上傳到兩個服務器。
>數據緩存功能，發生網絡阻塞時，可以進行數據緩存，等服務器恢復正常后，將緩存數據進行打包發送。
>聲光報警功能，同時具有蜂鳴器、語音提示、LED燈報警功能，監測儀斷電報警，溫度超標報警功能，溫度標簽鏈接失敗報警。
>LCD溫度顯示精度為0.1℃。
>兩個供電口，分主供電口和備用電池供電口，市電停電后，自動切換到備用電池進行供電，可工作時間大于24小時。
>使用頻道隔離技術，多個設備互不干擾；加密計算與認證，確保了數據的安全，防止鏈路竊聽與數據破解。
>支持遠程SMS短信或TCP，UDP鏈路修改設備IP地址，或報警電話號碼功能。
>支持鏈接卡片數大于200張。
2、技術參數：
2.1、網絡GPRS主機主要技術參數
> GPRS主機工作電壓：DC12V/120mA 或 DC24V/60mA
> GPRS主機尺寸：長x寬x高 （170x100x30mm）
> 使用環境：工作-25℃～75℃，存儲-35℃～85℃，相對濕度10%～95%（不凝結）
> 回傳間隔可調1分鐘~24小時；
> 雙IP功能，可同時上傳兩個服務器；
> 多種通訊接口，支持GPRS、SMS短信、RS485、RS232、USB口、RJ45；
> 處理器介紹：
采用工業級32位ARM7處理器；主頻高達到72MHZ，
1.25DMips/MHz；寬溫（-40℃－+85℃工作范圍）；高達12位的ADC轉化精度（1us的轉換時間）；抗干擾能力強；兼容5V電壓入；具有豐富的外設。
> 操作系統：
采用嵌入式多任務操作系統UCOS-II,使提高了系統的運行效
率，同時使系統運行更加穩定可靠。
> 通信模組：GSM850/EGSM900：CLASS4(2W) DCS1800/PCS1900：CLASS1(1W)
2.2、無線（RFID）溫(濕)度標簽
> 技術性能：采用數字型溫度傳感器，具有抗干擾能力強，功耗低，工作穩定，安裝方便的特點；
> 定時采集溫度數據并實時上傳給網絡GPRS主機；GPRS主機通過GPRSRJ45RS232等多種接口上傳給服務器或單機版監控軟件；
> 電池可更換，使用高容量紐扣鋰電池，具有防潮防濕，體積小的特點；
> 高溫改性ABS塑料外殼；
> 無線傳輸通道采用 加密算法與認證，確保數據安全，防止鏈路竊聽與數據破解；
> 測量溫度精度: ±0.2℃；
> 測量范圍： -50℃-125℃；
> 測量濕度精度:±3%RH (溫濕度型標簽)；
> 測量范圍:10-90% RH (溫濕度型標簽)；
> 傳輸距離:無遮擋距離≥80米；
> 工作溫度： -40℃～55℃；
> 電池壽命：≥1年；
> 防護等級：IP43；
> 靜態電流：＜2μA；工作電流：＜5mA；
> 具有較強的抗電磁干擾能力：10V/m 0.1～1000MHz AM調幅電磁波。
3、操作說明
3.1打開/關閉短信報警及GPRS遠程監控功能
在主顯示界面下按【+/-】按鍵，界面提示“是否打開GSM功能”或“是否關閉GSM功能”，按確定按鍵【ENT】即可完成設置；關閉后管理主機不會發送報警短息、也不會通過GPRS把溫濕度數據上傳給平臺。
3.2、打開/關閉記錄功能、清除歷史記錄功能
在主顯示界面下按下【CLR】按鍵，界面提示“是否關閉歷史記錄功能”或“是否打開歷史記錄功能”，按確定按鍵【ENT】即可完成操作；打開歷史記錄功能后，管理主機會自動記錄各個RS485節點數據。
清除歷史記錄，在主顯示菜單下依次按下按鍵【5】，【3】，【CLR】,進入歷史清除提示界面“清除歷史記錄”，按【ENT】確定清除，按【ESC】按鍵不清除并退出。
3.4、設置探頭個數
任意設置1~32個RS485節點，按【SET】按鍵進入設置參數，密碼“123456”，進入后選擇“設置探頭個數”菜單，打開或關閉某個探頭，設置完成后按【ENT】保存。
例如：一個庫里面需要安裝10個溫濕度監測點，通過一個管理主機采集上來，并傳個電腦顯示。
必須用1~10號探頭ID，不能出現用1,2,3,4,5,6,8,9,10,11這10個ID，這樣可能造成平臺顯示不正常。請選擇1,2,3,4,5,6,7,8,9,10共10個ID。
3.5、設置本機地址ID
在主顯示界面下按【SET】按鍵進入設置參數，密碼“123456”，進入后選擇“設置本機ID”菜單，輸入ID號后按【ENT】保存。
3.6、設置短信報警時間間隔
在主顯示界面下按【SET】按鍵進入設置參數，密碼“123456”，進入后選擇“設置短信報警時間間隔”菜單，輸入參數后按【ENT】保存。
注意：報警次數小于255次的時候，是有次數限制的，設置200次，短信只會報警200次，以后再發生報警，不會通過短信發送出去，必須設備斷電或重啟后清除。如果設置報警次數為255次，則只要有報警信息，就會通過短信進行發送。
3.7、設置溫濕度上下限
在主顯示界面下按【SET】按鍵進入設置參數，密碼“123456”，進入后選擇“設置溫濕度上下限設置”菜單，輸入參數后按【ENT】保存。
3.8、設置每次報警器報警時間長度
客戶有特殊需求，需要外界一個大的聲光報警器，這時需要對報警時間長度進行設置。
我們的聲光報警設備，是標準的RS485接口，只需將其連接到RS485線上即可實現。
3.10、藍牙打印功能
在主顯示界面下，按向左按鍵【<】，進入藍牙打印機搜索狀態，搜索到藍牙打印機后，輸入“打印起始時間”和“打印結束時間”，按【ENT】開始打印。
3.11、查看報警信息
在主界面下按【ALM】按鍵，顯示溫度超標信息、濕度超標信息、探頭連接失敗信息。
3.12、查看其它參數信息
在主界面下按【ENT】按鍵，進入其他參數查詢，如：IP地址、報警上下限等。
3.13、查看軟件和硬件版本號
在主界面下按【>】按鍵查看。
3.14、設置日期時間
在主顯示界面下按【SET】按鍵進入設置參數，密碼“123456”，進入后選擇“設置日期時間”菜單，選擇后按【>】/【<】移位，按數字按鍵修改，最后按【ENT】保存，即可完成校準日期時間。
4、設置軟件使用說明

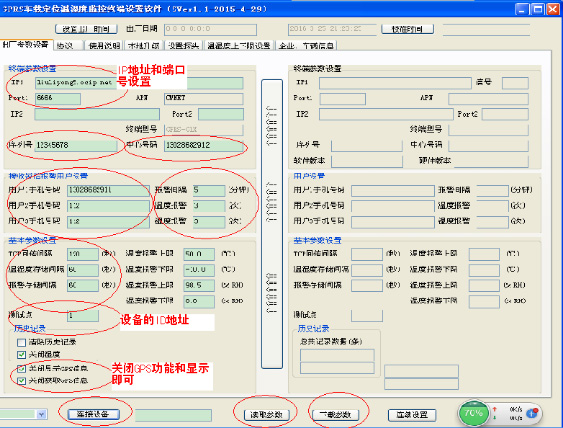

4.1、基本參數設置如下：

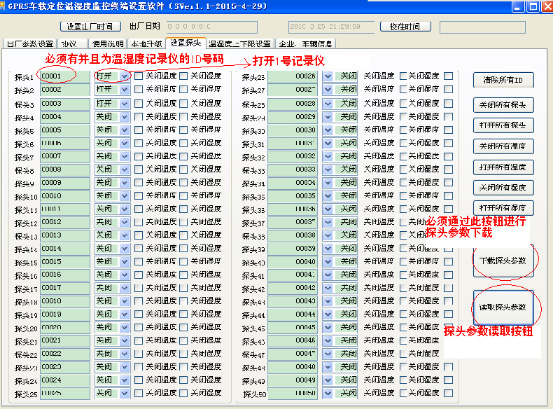

4.2、設置探頭個數及ID

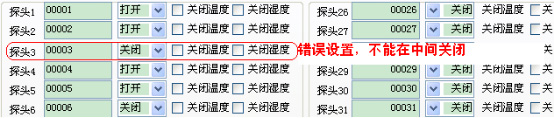

錯誤設置：

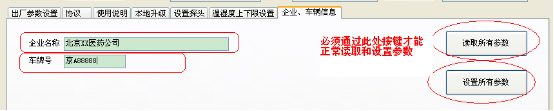

4.3、設置企業名稱和車牌號
5、安裝

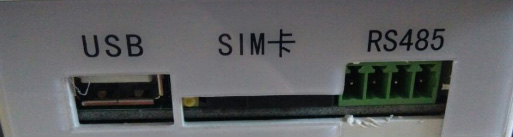

5.1、接口圖如下：
USB口：和電腦相連，用來進行設置參數，不能支持設備正常上線連接服務器。
SIM卡：需要進行遠程監控或需要短信功能時，需要安裝SIM卡。

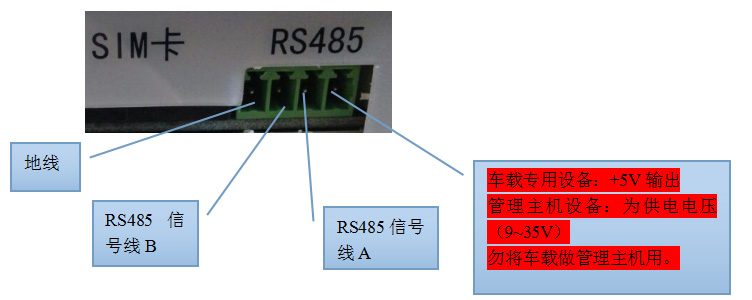

RS485接口：如果是車載設備，需要連接RS485采集探頭。
注意：接RS485探頭時，需要選擇探頭工作模式（分主動模式和被動模式兩種）
6、常見問題
傳感器連接失?。赫垯z查接線是否鏈接正常，檢查探頭設置是否正確。
不發短信：請檢查是否插入SIM卡，GSM功能是否打開，短信接收號碼是否設置正確，有沒有設置報警次數限制，報警時間間隔。
沒有歷史記錄：請檢查是否打開歷史記錄功能。
有報警聲響：按【ALM】按鍵，查看報警信息，三種情況報警分別為 溫度超標、濕度超標、傳感器連接失敗。
藍牙打印不出來：查看藍牙打印機是否打開，有無打印紙，設備是否打開藍牙搜索功能。
鏈接不上軟件/軟件不上數據：供電是否正確（必須用12V~36V電源供電），SIM卡是否開通，GSM天線是否安裝，IP地址和端口號是否設置正確，用IP專業戶 檢測端口是否打開；軟件設置是否正確，如協議、通道等。
